محولات مركزية 80-110W للنقل الجوي والبحري العالمي
وصف المنتج:

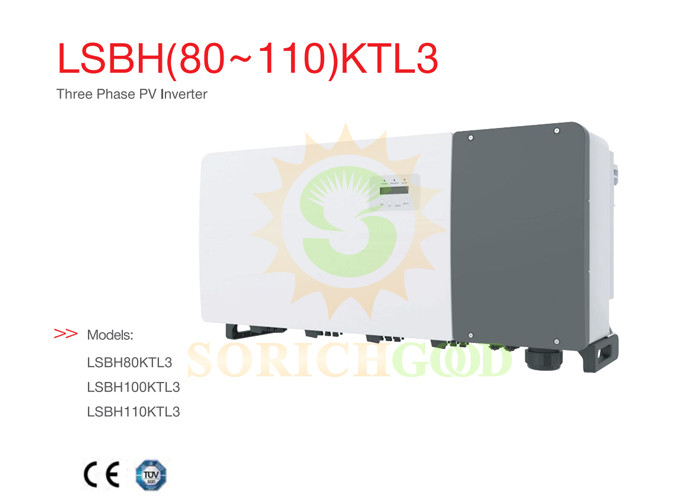

تم تصميم المحول المركزي LSBH ((80~110) KTL3 لتطبيقات الطاقة الشمسية الكهروضوئية التجارية والصناعية على نطاق واسع ، مما يوفر كفاءة عالية وسلامة ووظائف ذكية قوية.مع دعم لـ 6/8 MPPT وفعالية قصوى 98.7٪، هذا المحول يزيد من حصاد الطاقة. يحتوي المنتج على نسبة 150٪ DC / AC، مما يجعله متوافقًا مع الوحدات ثنائية الوجه لأداء نظام متفوق. مصممة للعمل الآمن،يحتوي العاكس على حماية IP66، AFCI للحد من مخاطر الحريق، ومكونات العلامات التجارية المعترف بها عالميا لتمديد عمر المنتج.
| DATASHEET LSBH ((80~110) KTL3 | |||
| النماذج 80K 100K 110K | |||
| مدخل DC | |||
| أقصى جهد دخول | 1100 فولت | ||
| الجهد الاسمي | 600 فولت | ||
| تشغيل الجهد | 180 فولت | ||
| نطاق الجهد MPPT | 160-1000 فولت | ||
| (ماكس) ، تيار المدخل | 36 A/32 A/36 A/32 A/36 A/32A | 36 A/32 A/36 A/32 A/36 A/32A/36 A/32 A | |
| (ماكس) ، تشغيل سريع | 6*50 A | 8*50 A | |
| رقم MPPT/max.input strings عدد | 6/12 | 8/16 | |
| التيار المتردد | |||
| السلطة الإخراجية الاسمية | 80 كيلوواط | 100 كيلوواط | 110 كيلوواط |
| أقصى قدرة خروجاً ظاهرية | 88kVA | 110 كيلو فاي | 121 كيلو فاي |
| أقصى طاقة إخراج | 88كيلوواط | 110 كيلوواط | 121 كيلوواط |
| الجهد الاسمي للشبكة | 3L,N,PE,220V/380 V,230V/400V | ||
| التردد المحدد | 50 هرتز/60 هرتز | ||
| التيار المسموح به لإنتاج الشبكة | 121.6 A/115.5 A | 152.0 A/144.3 A | 167.1 A/158.8 A |
| الحد الأقصى للتيار الخارجي | 133.7أ | 167.1 أ | 183.8أ |
| عامل القوة | > 0.99 ((0.8 في المقدمة-0.8 متخلف) | ||
| ثدي | < 3% | ||
| الكفاءة | |||
| الكفاءة القصوى | 98.5٪ | ||
| كفاءة الاتحاد الأوروبي | 98% | ||
| الحماية | |||
| حماية قطبية عكسية متواصلة | نعم.. | ||
| حماية الدوران القصير | نعم.. | ||
| الخروج على حماية التيار | نعم.. | ||
| الحماية من الإرتفاع | نوع التيار المباشر II/AC Type II | ||
| مراقبة الشبكة | نعم.. | ||
| الحماية ضد التجذير | نعم.. | ||
| الحماية من درجة الحرارة | نعم.. | ||
| مراقبة السلاسل | نعم.. | ||
| فحص منحنى IVVC | نعم.. | ||
| AFCI متكامل ((DCA) حماية الدوائر الخاطئة) | نعم.. | ||
| مفتاح ثابت متكامل | نعم.. | ||
| البيانات العامة | |||
| الأبعاد (W*H*D) | 1065*585*363 ملم ((مع مفتاح التيار المتردد) 1183*585*363 ملم | ||
| الوزن | 79.5 كجم 93 كجم | ||
| الطوبولوجيا | بدون محول | ||
| استهلاك السيلي ((ليلة) | <2W | ||
| نطاق درجة حرارة البيئة التشغيلية | -30- +60 درجة مئوية | ||
| الرطوبة | 0-100% | ||
| حماية الدخول | IP66 | ||
| مفهوم التبريد | التبريد الذكي | ||
| ارتفاع العمليات | 4000 متر | ||
| معيار الاتصال بالشبكة | G99,IEC61727,EN50549-1/2,VDE4110 | ||
| معيار السلامة/EMC | المواصفات المستخدمة: | ||
| الخصائص | |||
| اتصالات التيار المباشر | رابط MC4 | ||
| اتصال التيار المتردد | محطة OT (max.185 mm2) | ||
| العرض | شاشة LCD، 2x20Z | ||
| التواصل | RS485، اختياري: W-Fi، GPRS، PLC | ||
| (1) التنشيط مطلوب. | |||
التطبيق:
LSBH ((80~110) KTL3 مناسبة لتركيبات الطاقة الشمسية على نطاق المرافق والمحطات الشمسية الصناعية الكبيرة حيث إنتاج الطاقة العالي والتحكم عن بعد والرصد الموثوق به أمر ضروري.خيار الاتصال بخط الكهرباء ودعم المراقبة الذكية للسلسلة يضمن إدارة الطاقة الفعالة في البيئات المتطلبة.
طرق الشحن:
يدعم الشحن الجوي والبحري العالمي.
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
