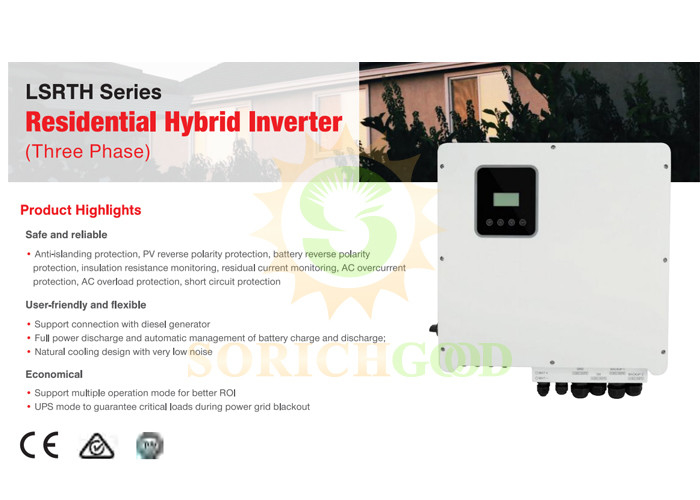

محولات الهجينة من سلسلة LS للتطبيقات السكنية والتجارية

محولات الهجينة من سلسلة LS مثالية للتطبيقات السكنية والتجارية

وصف المنتج:

يوفر عاكس التحول الهجين من سلسلة LS إدارة طاقة فعالة وموثوقة لأنظمة الطاقة الشمسية داخل الشبكة وخارج الشبكة. مع دعم حمولات غير متوازنة بنسبة 100٪ ، فمن المثالي للاستخدامات السكنية والتجارية,والتطبيقات الصناعية. يسمح المحول بالاندماج السلس مع مولدات الديزل ويوفر التبديل التلقائي بين الوسائط الشبكة وخارج الشبكة،ضمان توفير الطاقة للحمولات الحرجة دائمًا أثناء انقطاع الطاقةمع المضمنة في MPPT ضوابط الشحن الشمسي وميزات إدارة البطارية المتقدمة، هذا عاكس تحسين تخزين الطاقة واستخدامها.يتم حماية النظام بمجموعة شاملة من عناصر السلامة، بما في ذلك مكافحة الجزر، والقطبية العكسية، وحماية الدائرة القصيرة.

المعايير الأساسية

النوع

LSRTH 6KTL3L

LSRTH 8KTL3L

LSRTH 10KTL3L

LSRTH 12KTL3L

LSRTH 15KTL3L

درجة الحماية

IP65

نطاق درجة حرارة العمل

-35~60 درجة مئوية

الرطوبة المنخفضة

0~100%

الحد الأقصى لارتفاع التشغيل

4000 متر ((الحدود فوق 2000 متر)

طريقة التبريد

التبريد الطبيعي

الضوضاء ((dB)

s25dB

وضع التثبيت

صلبة على الحائط

الكهرومغناطيسي

IEC/EN61000-6-1:2019،IEC/EN 61000-6-2:2019،IEC/EN 61000-6-3:2021"IEN/EN61000-6-4":2019"IEC/EN 61000-3-2:2019/A1:2021, معيار EN 61000-3-3:2013/A2:2021"IEC/EN 61000-3-11:2019، EN 61000-3-12:2011

اتصال الشبكة المعايير

أوروبا: EN50549-1:2019/AC:2019; بولندا: EN50549-1:2019/Rfg:2016/NC Rfg:2018/PTPiREE.2021; ألمانيا:VDE-AR-N 4105:2018/DIN VDEV0124-100 ((VDEV0124-100):2020; جنوب أفريقيا:NRS 097-2-1:2017 الإصدار 2.1؛GB؛G99/1-6:2020; إسبانيا:UNE217001:2020/UNE217002:2020/NTS V2.1:2021-07,IEC61727:2004/IEC62116:2014/IEC61683:1999; المجر: EN50549-1:2019/RFG:2016/المجر

معيار السلامة

IEC/EN62109-1:2010،IEC/EN62109-2:2011

معايير الواجهة

النوع

LSRTH 6KTL3L

LSRTH 8KTL3L

LSRTH 10KTL3L

LSRTH 12KTL3L

LSRTH 15KTL3L

واجهة

شاشة LCD؛APP

اتصال BMS

RS485،CAN

الاتصال بـ EMS

RS485

واجهة اتصال العدادات

RS485

واجهة الاتصال

WFI/GPRS /4G

معايير البطارية

(ثلاثة مراحل)

النوع

LSRTH 6KTL3L

LSRTH8KTL3L

LSRTH 10KTL3L

LSRTH12KTL3L

LSRTH 15KTL3L

أقصى قدرة شحن / تفريغ

6600 واط

8800W

11000 واط

13200 واط

16500 واط

نطاق الجهد في البطارية ((V))

125 ~ 600 فولت

نطاق فولتاج تشغيل البطارية ((V))

150 ~ 550 فولت

الحد الأقصى لتيار الشحن / التفريغ ((A)

50A

التشغيل/ التفريغ المسموح به ((A)

40A

نوع البطارية

بطارية LiFePO4/البوليد

المعلمات المدخلة (PV)

النوع

LSRTH 6KTL3L

LSRTH 8KTL3L

LSRTH 10KTL3L

LSRTH 12KTL3L

LSRTH 15KTL3L

أقصى طاقة الدخول

9000 واط

12000 واط

15000 واط

18000 واط

22500 واط

أقصى فولتاج المدخل

1000 فولت

نطاق الجهد MPPT

180-850 فولت

نطاق فول هود MPPT

250 فولت-850 فولت

330 فولت-850 فولت

430 فولت-850 فولت

510V-850V

620V-850V

بدء الطيران

125 فولت

الحد الأقصى للتيار لكل MPPT

13/13A

13/13A

13/13A

13/13A

20/20A

الحد الأقصى، التيار الدائري القصير

16/16A

16/16A

16/16A

16/16A

30/30A

عدد أجهزة تتبع MPP

2

عدد الـ MPPT/ عدد السلاسل لكل MPPT

كيف تُساعدنا؟

كيف تُساعدنا؟

كيف تُساعدنا؟

كيف تُساعدنا؟

2/2

الإدخال المسموح به

600 فولت

معايير الإخراج (شبكة AC)

النوع

LSBTH 6KTL3L

LSRTH 8KTL3L

LSRTH 10KTL3L

LSRTH 12KTL3L

LSRTH 15KTL3L

القوة المعدنية المسجلة

6000VA

8000VA

10000VA

12000VA

15000VA

أقصى قدر من الطاقة

6600VA

8800VA

11000VA

13200VA

16500VA

أقصى طاقة الشبكة

13200VA

17600VA

22000VA

26400VA

33000VA

الحد الأقصى لتيار الشبكة

19.1أ

25A

31.8أ

38.1أ

47.6أ

التيار الصادر المسموح به

8.7أ

11.5أ

14.4أ

17.3أ

21.7أ

الحد الأقصى للتيار الخارجي

9.5أ

12.7أ

15.9أ

19.1أ

23.8أ

الجهد القياسي Grd

380V/400V، 3W + N + PE

تردد الشبكة المسموح به

50 هرتز/60 هرتز

الـ THDI

< 2%

إمدادات الطاقة المتغيرة الطارئة (EPS)

النوع

LSRTH 6KTL3L

LSRTH 8KTL3L

LSRTH 10KTL3L

LSRTH 12KTL3L

LSRTH 15KTL3L

القوة المسموح بها

8000VA

8000VA

10000VA

12000VA

15000VA

أقصى قدر من الطاقة

8800VA

8800VA

11000VA

13200VA

16500VA

التيار الصادر المسموح به

8.7أ

11.5أ

14.4أ

17.3أ

21.7أ

الحد الأقصى لـ OutputCurrent

9.5أ

12.7أ

15.9أ

19.1أ

23.8أ

الجهد المسمّى للخروج

400 فولت، 3W + N + PE

التردد المسموح به

50 هرتز/60 هرتز

(THDu)

< 2%

أقصى قدر من الكفاءة

97.9٪

97.9٪

98.2%

98.2%

98.5٪

الكفاءة الأوروبية

97.2% 97.2% 97.5% 97.5% 97.6%

كفاءة MPPT

99.9٪

أقصى كفاءة شحن / تفريغ البطارية

97.5٪

97.5٪

97.5٪

97.6٪

97.8٪

المعلم الميكانيكي

النوع

LSRTH 6KTL3L

LSRTH 8KTL3L

LSRTH 10KTL3L

LSRTH 12KTL3L

LSRTH 15KTL3L

أبعاد المنتج / التعبئة والتغليف

530*200*560/660*330*720ملم

الوزن

30 كجم

30 كجم

31 كجم

32 كجم

34 كجم

سيناريوهات التطبيق:

هذا المحول الهجين مثالي لأنظمة الطاقة السكنية والتجارية التي تتطلب أداءً عالياً وقابلية للتكيف مع مصادر الطاقة المختلفة مثل الطاقة الشمسية والشبكة ومولدات الديزل.إنها مثالية للمناطق التي تشهد إمدادات متقطعة للشبكة أو المنشآت البعيدة التي تتطلب حلول احتياطية موثوقة.

طرق الشحن:

يدعم الشحن الجوي والبحري العالمي.
