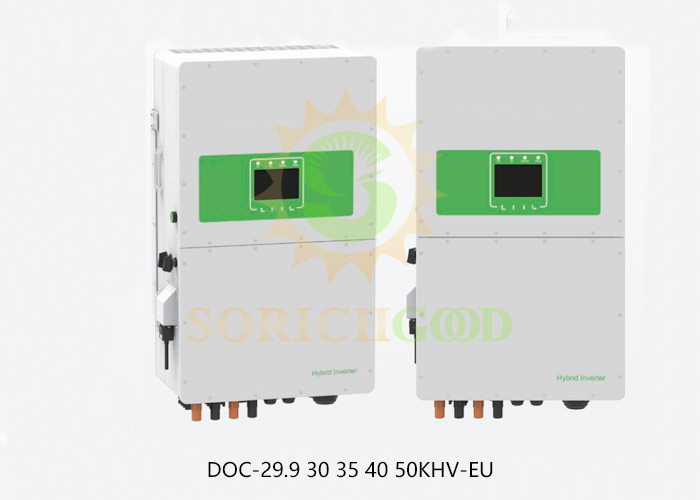

عاكس HV ثلاثي المراحل للعمليات على الشبكة وخارج الشبكة

عاكس HV ثلاثي المراحل الحل المثالي للعمليات داخل الشبكة وخارجها

وصف المنتج:

عاكس الطاقة الهجينة ثلاثي المراحل هو حل متقدم لإدارة الطاقة مصمم لدمج كل من الارتباط المتردد والمتردد ، مما يوفر مرونة متفوقة لتعديلات النظام الشمسي القائمة.يحتوي على كفاءة عالية مع كفاءة قصوى من 97.60 ٪ و كفاءة MPPT تزيد عن 99 ٪ مجهزة بأنظمة حماية قوية مثل الاتصال العكسي لقطبية التيار المباشر ، وتفوق التيار الصادر من التيار المتردد ، وحماية الإفراط في الجهد الصادر من التيار المتردد ،هذا المحول يضمن سلامة النظام واستقرار طويل الأجلمع LCD لمسة ملونة و IP65 درجة الحماية، تم بناء النظام للاستمرارية وسهولة الاستخدام في بيئات مختلفة.

بيانات مدخل البطارية
نوع البطارية				ليتيم أيون
نطاق بوتري فولتوج				160-800 فولت
الحد الأقصى لتيار الشحن				50+50A
أقصى.تفريغ المستند				50+50A
استراتيجية شحن بطارية الليثيوم أيون				التبني الذاتي لـ BMS
عدد مدخلات البطارية				2
بيانات مدخلات سلسلة الطاقة الكهربائية
أقصى طاقة دخول DC 38870W				39000 واط	45500 واط		52000 واط	65000واط
أقصى فولتاج مدخل متزامن			1000 فولت
تشغيل الجهد			180 فولت
مجموعة فولتوج MPPT			150-850 فولت
فولتوج المدخلات المترددة المترددة					600 فولت
الحد الأقصى للتيار الدخالي للطاقة الشمسية 36+36+36A							36+36+36+36A
الحد الأقصى لـ 55+55+55A							55+55+55+55A
رقم متتبعات MPP/ 3/2+2+2 عدد اللدغات لكل جهاز تعقب MPP							4/2+2+2+2
بيانات المدخلات والمخرجات المتغيرة
القوة النشطة المسموح بها في المدخلات والإخراجات المتغيرة 29900 واط				30000 واط	35000 واط		40000 واط	50000 واط
القوة الظاهرة للدخول / الخروج 29900W				33000 واط	38500 واط		44000 واط	55000 واط
التيار المتردد المدخل/المخرج 45.4/43.4A				45.5/43.5A	53.1/50.8A		60.7/58A	75.8/72.5A
الحد الأقصى للتيار المدخل/المخرج 45.4/43.4A				50/47.9A	58.4/55.8A		66.7/63.8A	83.4/79.9A
الحد الأقصى. ثلاثي المراحل.				60A	60A		70A	83.3أ
الحد الأقصى.حركة ACP المستمرة خلال الحمولة					200A
طاقة الذروة (خارج الشبكة)				1.5 وقت الطاقة المسجلة، 10S
نطاق ضبط محرك الطاقة				0.8 مما يؤدي إلى 0.8 متأخر
الجهد المدخل/المخرج المسموح به/المدى				220/380V,230/400V 0.85Un-1.1Un
تردد شبكة المدخلات والمخرجات المسموح بها				50/45-55,60/55-65
شبكة الاتصال					3L+N+PE
التشوهات الهارمونية الكلية للتيار THD				< 3% ((من القوة الاسمية)
DCC مكون الشبكة					< 0.5% في
الحماية DCPolarity حماية الاتصال العكسي، AC حماية التيار الخارجي، AC حماية التيار الخارجي الحماية، AC الخروج القصير Crauitالحماية،Themalالحماية DC محطة hsulation impedance مراقبة، مراقبة المكونات، مراقبة التيار الأرضي، مراقبة شبكة الكهرباء، مراقبة حماية الجزيرة، اكتشاف خطأ الأرض، مفتاح المدخلات المترددة الكشف عن التيار المتبقي (ROD) ، مستوى الحماية من الزيادة نوع DC II/AC II واجهة
واجهة الاتصال WIFI،RS485،CAN
الجنرال دوتا
نطاق درجة الحرارة التشغيلية ((°C) -40-60°C،>45°C
الرطوبة المحيطة	0~100%
الارتفاع المقبول	2000 متر
الضوضاء	< 65 ديسيبل ((A)
تصنيف حماية الدخول ((IP))	IP65
طوبولوجيا المحول	غير معزول
فئة فوق فولتوج	OVCI ((DC)) ،OVCIII ((AC))
الحجم ((W*H*D)	527*894*294ملم/20.7*35.2*11.6 بوصة (باستثناء الموصات والأسوار)
الوزن	80 كجم 176 رطل
نوع التبريد	تبريد الهواء الذكي
الضمان	5 سنوات 00 سنة اختياري فترة الضمان تعتمد على موقع الشركة.المزيد من المعلومات الرجاء الرجوع إلى سياسة الضمان
تنظيم الشبكة	EC61727,IEC62116,CEI0-21,EN50549,NRS097,RD 140,UNE 217002,OVERichtirnie R25,G99,VDE-ARN4105 ومع ذلك ، يجب أن يكون هناك إمكانية لتحقيق ذلك.
معيار السلامة/EMC	المواد المستخدمة في المنتجات المختلفة

التطبيق:

المحول الهجاني الثلاثي المراحل من نوع HV مثالية للمنشآت السكنية والتجارية والصناعية الكبيرةمما يجعلها مناسبة لمجموعة واسعة من التطبيقات حيث تخزين الطاقة وإدارتها أمر حاسميمكن للنظام إدارة ما يصل إلى 10 وحدات بالتوازي لزيادة القدرة ويدعم تخزين الطاقة من مولدات الديزل ، مما يوفر حلًا شاملًا لإنتاج الطاقة الاحتياطية.
